(1)隔膜阀的用途

隔膜阀属于截断阀类，主要用于腐蚀性介质及不允许外漏的场合。目前国内生产较多的是屋脊式隔膜阀。其参数范围如下：公称尺寸DN15~400；公称压力≤PN40；工作温度t≤170℃。隔膜阀与一般阀门不同的是主要使用柔软的橡胶隔膜作为控制流体通断或调节流量的元件。它结构简单，密封性好，流道平滑、流阻系数相对较小，普遍应用于黏性介质、微颗粒流体及腐蚀性介质的管路上，特别是在火电系统的水处理装置上得到了广泛的应用由于橡胶隔膜阀的作用，无论阀门处于开启或关闭的位置，流道内的腐蚀性介质始终与阀门的驱动部件隔离，阀体多采用碳钢、球墨铸铁、铝合金及不锈钢。而阀门内腔可衬多种橡胶或氟塑料、搪瓷等，故隔膜阀能采用普通材料代贵重金属而具有耐腐蚀性、耐磨性日前隔膜阀生产，有两大发展方向，一是大型化、高参数化，主要为了适应各种特殊要求。如公称压力可达PN16~40，其最高压力级可达到4.5MPa，工作温度可达-65-200℃，最高温度可达到300℃。隔膜阀除了足300MW、600MW及1000MW大型火力发电机组的水处理系统外，还用于900MW的核电站。二是能满足与一般工业管路的配套需要，以适应多种腐蚀性介质，适用于介质近400~700种。橡胶隔膜使用寿命达10多万次，最高能达27万~50万次。其操作及驱动方便。

②受隔膜材料的限制，使用范围小，仅用于低压、温度不高的场合。

(4)隔膜阀的结构

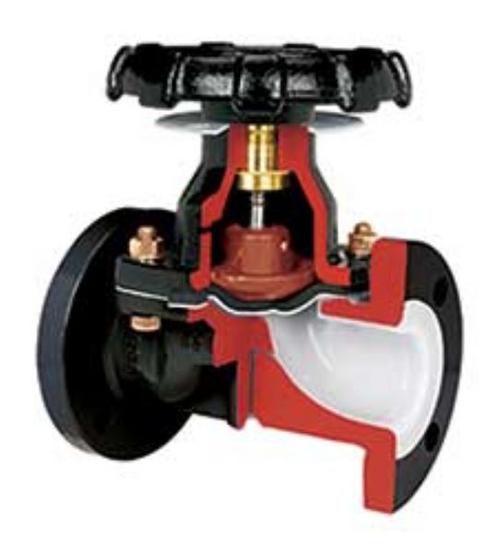

隔膜阀主要由阀体、阀盖、阀杆、隔膜、阀瓣、衬里层及传动装置等组成。图2-36所示是常用的屋脊式衬里隔膜阀。阀体的结构常用屋脊式。此外还有截止式(图2-37)和闸板式(图2-38)等，但很少被采用。阀体有整体铸造和锻焊等结构，还可用各种耐腐蚀材料或用铸铁、铸钢衬以搪瓷、橡胶、塑料等制成。
